近期GNN Attention算子优化工作速览

#deep-learning
#cuda

注：本文用LLM辅助写作的地方主要在：我认为LLM比我理解的更好的地方，会用LLM的表述代替。

问题设定

需要计算Graph Transformer中的Attention。在此我们忽略multihead-attention，考虑基本的single-head attention.

此外，我们的attention mask(邻接矩阵A)是非结构化稀疏的。如果你的attention mask是结构化稀疏的，比如blockwise等可以被代码表示的稀疏pattern，你应该使用flash attention的varlen变体, 或者flex attention等attention编译器。

Notation

n: 图节点数，规模为 1k~1M
nnz: 图边数（稀疏矩阵非零元素数，Num NonZero）
	  规模为10n~1000n
q, k, v: (n, d)
A: (n, n), binary, 高度稀疏

计算公式

softmax((q @ k.transpose()) * A) @ V

其中，@ 表示矩阵乘法，*表示element-wise乘法。

实现：naive version

  1. 最简单的就是把A给materialize出来，然后用作attention_mask。问题是A是$n^2$的，显存不够用。
  2. A用COO方式存储，大小(2,nnz)，然后先把每条边的qk-pair取出来得到(nnz,d)，然后再做reduce和scatter, 和V相乘。

Reformulate

我们引入三个算子:

  • SDDMM (Sampled Dense-Dense MatMul)
    • A (m, k), B (k, n), 稠密
    • M (n, n)， 稀疏 SDDMM(A, B, M) 定义为：
for i, j in product(range(n), range(n)):
	if M[i, j] != 0:
		out[i, j] = dot(A[i,:], B[:,j])
	else:
		out[i, j] = 0
  • Sparse Softmax: 在稀疏矩阵上按行softmax
  • SpMM：sparse A @ dense B

此时我们的计算公式就可以重新写成:

out = SpMM(Softmax(SDDMM(Q, K_T, A)), V)

以此我们引出下面的实现

实现：DGL

Graph Transformer in a Nutshell — DGL 2.2.1 documentation

对于稠密的q,k,v和CSR存储的A，通过如下代码计算attention：

attn = dglsp.bsddmm(A, q, k.transpose(1, 0))  # (sparse) [N, N, nh]
# Sparse softmax by default applies on the last sparse dimension.
attn = attn.softmax()  # (sparse) [N, N, nh]
out = dglsp.bspmm(attn, v)  # [N, dh, nh]

算子在DGL库内部由CUDA实现。看DGL的代码可以发现，其实现利用了稀疏性，但是存在以下优化点

  • 进行的是最直观的并行，没有进行充分的优化
  • 各个kernel分开执行，没有融合
  • 没有利用tensor core

实现：FlashSparse

https://github.com/ParCIS/FlashSparse/tree/main/eva

主题：对SDDMM,SpMM进行优化；尝试在稀疏输入中以最小粒度利用tensor core

基于一个基本观察：A × B = C ⟹ (Bᵀ × Aᵀ)ᵀ = C，发明了交换与转置MMA计算策略：目标是将稀疏矩阵划分所依赖的MMA指令维度，从较大的m维（值为16）切换到较小的n维（值为8）。标准张量核心MMA指令的形状为m16n8k8（FP16精度下，m=16, n=8, k=8）。这使得稀疏矩阵 A 可被划分为8×1的向量，相比之前工作中使用的16×1向量，计算冗余减少了约50%。

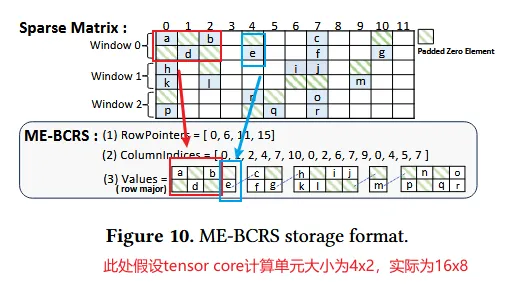

  • 矩阵格式：本算法发明了ME-BCRS格式，基本想法是在一个8x1的block中，如果有一个元素是非零的，那么就把这整个block都当成非零的存下来。
    • 空间开销维持在O(n+nnz)，常数比较小，远没有达到head_dim的量级。
    • 矩阵格式转换时间开销 (CSR -> ME-BCRS)：由于是一次性开销，相对整个模型推理时间几乎可以忽略。

FlashSparse的SpMM算法（C = A × B）

阶段1：转置访问与加载

  • 块形状：算法将 A 划分为8×8的稀疏TC块（FP16精度下），将 B 划分为8×16的稠密TC块。
  • 稀疏块 A 加载：线程从全局内存（以行优先的ME-BCRS格式存储）加载8×8稀疏TC块 A，并在寄存器中将其转置为 Aᵀ，作为右操作数。
  • 稠密块 B 加载：线程从全局内存（行优先）加载8×16稠密TC块 B，并在寄存器中将其转置为 Bᵀ，作为左操作数。
  • 合并访问：通过重新排列线程访问的列，确保所需数据对齐形成2×2的FP16元素块，从而使内存事务匹配GPU最小32字节的事务粒度，实现合并访问，减少50%的访存开销。

阶段2：交换与转置计算

在张量核心上执行MMA指令：Bᵀ × Aᵀ。

  • Bᵀ 作为左操作数（m=16, k=8）。
  • Aᵀ 作为右操作数（k=8, n=8）。
  • 结果为转置后的输出块 Cᵀ（尺寸为16×8），存储在寄存器中。

阶段3：转置输出

寄存器中的 Cᵀ 必须在写回全局内存前转置回 C。由于寄存器中 Cᵀ 的数据布局与加载 B 时所需的 Bᵀ 布局完全相同，因此可复用为加载 B 设计的高效合并写回策略，将结果写入全局内存。

FlashSparse的SDDMM算法（C = M ⊙ (AB)）

  • 块形状：FlashSparse将稀疏输出矩阵 C 划分为8×16的稀疏TC块。两个稠密输入矩阵（按论文图8中的记号，记为 A_dense 和 B_dense，满足 C_sparse = A_dense × B_dense）分别以稠密TC块形式加载：A_dense 为8×8（行优先），B_dense 为8×16（列优先）。
  • 转置计算的数据对齐：SDDMM中稠密输入矩阵 A（行优先）和 B（列优先）的数据布局，恰好满足“交换与转置MMA计算”（Bᵀ × Aᵀ）的要求。

转置计算：

  • 稠密输入 B 被转置为 Bᵀ（尺寸16×8），作为左操作数。
  • 稠密输入 A 被转置为 Aᵀ（尺寸8×8），作为右操作数。
  • 计算 Bᵀ × Aᵀ 得到稠密结果 C_denseᵀ。
  • 用M矩阵进行element-wise product，从C_dense 得到C_sparse

实测:

未测试

实现：DF-GNN

https://github.com/paoxiaode/DF-GNN

主题：block/warp调度和算子融合

由于我主要看了tiling部分的算法（适用于大图和邻居数不确定的图，仅forward），所以主要介绍这部分。

使用的矩阵格式是CSR，不需要做额外的格式转换

算法流程

Launch Kernel on Grid: (n × h)
       ↓
Each Block → (rid, hid): one node, one head
       ↓
Load Q[rid, hid, :] → s_Q[f] (shm)
       ↓
For each tile of neighbors (size ≤ 32):
    -  Load neighbor IDs from indices[]
    -  Compute Q · K^T (dot product using s_Q and K[dst])
    -  Reduce in warp → store in neigh_nodes_weight[eid]
    -  Find max(weight) in current tile → weightMax
    -  Adjust partial_sum and acc with exp(old_max - new_max)
    -  Compute exp(weight - weightMax) and accumulate acc += exp_w * V[]
    -  Accumulate partial_sum += exp_w
    -  Update weightMax_old
       ↓
Final normalization: out_feat = acc / partial_sum
       ↓
Write back to global memory

主要就是通过合理安排GPU资源（threadblock, thread）和计算任务的mapping，实现在一个kernel 内负载相对均衡的完成任务。

实测:

代码方面：开源的代码有比较多的bug，包括了data race, 指针运算错误等等

修复后：

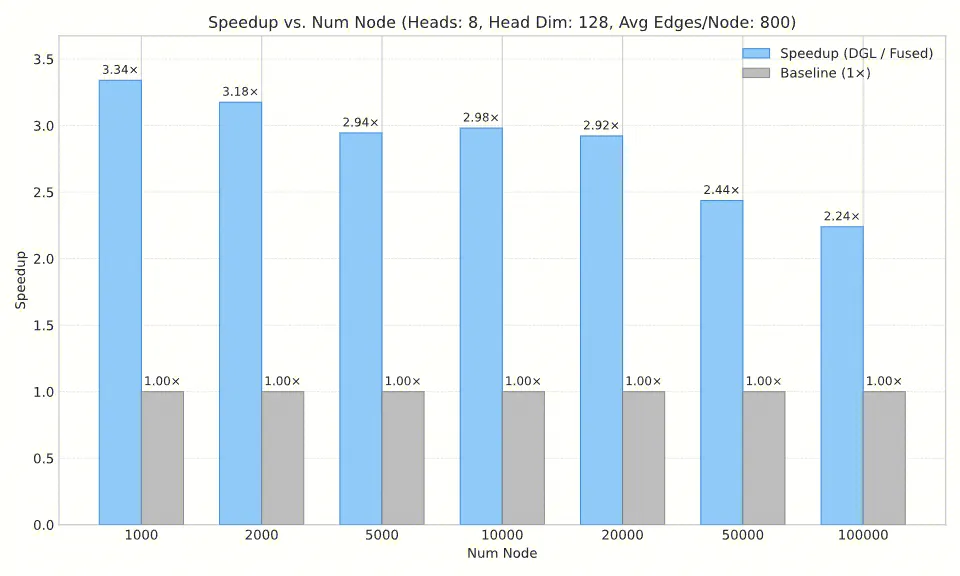

在常用工作范围内，forward速度达到DGL实现的2.5x ~ 3x

精度：和DGL实现对比，MAE在1e-8 ~ 1e-9量级，差距可以忽略不计

F3S

https://github.com/HPCForge/Fused3S/tree/main/scripts 主题：算子融合+混合精度+利用tensor core

其主要思路还是类似FlashSparse，但是通过算子融合达到了更高的效率（访存开销，kernel launch开销更小）。混合精度算是一种tradeoff。

  1. 仅有forward的实现

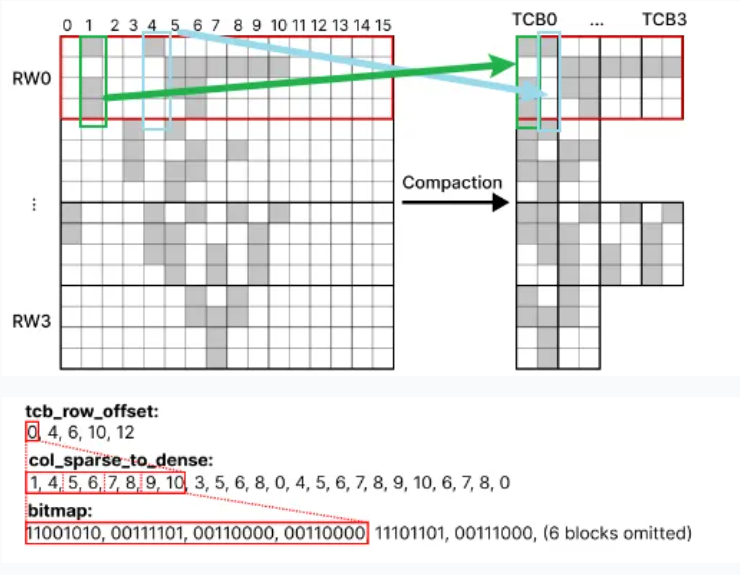

  2. F3S也使用了自定义的矩阵格式BSB，基本想法是在一个16x1的block中，如果有一个元素是非零的，那么就把这整个block都当成非零的存下来。
    • 优化的一点在于，block内是否为0被压缩到一个bit中，每个16x8block以uint128保存，充分利用了attention中adj只能为0/1的特点
    • 和flashsparse相比不足的一点在16x1粒度更大，多余计算更多，也是本工作没考虑到的一点
    • 空间开销：O(n+nnz)，但是常数会更大一些
    • 矩阵格式转换时间开销 (CSR -> BSB)：一次性开销，暂时忽略。

算法流程：

  1. 划分行块：

    • 将 Q 按行划分为 $T_r = \lceil N / r \rceil$ 个块 $\{Q_1, ..., Q_{T_r}\}$，每个大小为 $r \times d$。
    • 将输出 O 同样划分为 $T_r$ 个块 $\{O_1, ..., O_{T_r}\}$，每个大小为 $r \times d$。

  2. 对每个行块索引 $i = 1$ 到 $T_r$（并行处理）：

    • 初始化

      • $m_o \leftarrow -\infty \in \mathbb{R}^r$（行最大值）
      • $l_o \leftarrow 0 \in \mathbb{R}^r$（行 softmax 累加和）
      • $O_i \leftarrow 0 \in \mathbb{R}^{r \times d}$（输出块，fp32）

    • 加载数据：

      • 将 $Q_i$ 从全局内存（HBM）加载到共享内存（SMEM）。
      • 计算当前行窗口（RW）包含的 TCB 数量：$t = \text{tro}[i+1] - \text{tro}[i]$。
      • 通过 sptd 获取当前 RW 对应的原始列索引向量 $c$。
      • 从 $K$ 和 $V$ 中按索引 $c$ gather 出对应的行，得到 $\hat{K}, \hat{V} \in \mathbb{R}^{t \cdot c \times d}$。

    • 划分 warp 块：

      • 将 $\hat{K}$ 划分为 $T_c = \lceil t / W \rceil$ 个块 $\{\hat{K}_1, ..., \hat{K}_{T_c}\}$，每个大小为 $Wc \times d$。
      • 将 $\hat{V}$ 同样划分为 $T_c$ 个块 $\{\hat{V}_1, ..., \hat{V}_{T_c}\}$，每个大小为 $Wc \times d$。

    • 对每个 warp 块索引 $j = 1$ 到 $T_c$：

      • SDDMM：

        • 调用 $\text{TBGemm}(Q_i, \hat{K}_j^T, 0)$，计算中间得分块 $S_i \in \mathbb{R}^{r \times c}$（fp32）。
        • 用 BSB 中对应 TCB 的 bitmap 对 $S_i$ 进行掩码（非零位置保留，其余置 0）。

      • Online Softmax：

        • 计算当前块行最大值：$m_i = \max(m_o, \text{rowmax}(S_i))$。
        • 计算指数：$E_i = \exp(S_i - m_i)$。
        • 更新累加和：$l_o = \text{diag}(\exp(m_o - m_i)) \cdot l_o + \text{rowsum}(E_i)$。
        • 将 $E_i$ 转为 fp16，存入 SMEM。

      • SpMM：

        • 对已有输出缩放：$O_i = \text{diag}(\exp(m_o - m_i)) \cdot O_i$。
        • 调用 $\text{TBGemm}(E_i, \hat{V}_j, O_i)$，将结果累加回 $O_i$。
        • 更新行最大值：$m_o = m_i$。

    • 最终归一化并写回：

      • 对输出块归一化：$O_i = \text{diag}(l_o)^{-1} \cdot O_i$。
      • 将 $O_i$ 写回全局内存（HBM）。

Subroutine: TBGemm

输入:

  • 矩阵块 $A \in \mathbb{R}^{m \times K}$ (位于 SMEM，共享内存)
  • 矩阵块 $B \in \mathbb{R}^{K \times P}$ (位于 HBM，全局内存)
  • 累加项 $D \in \mathbb{R}^{m \times P}$ (位于 SMEM，共享内存)

输出:

  • 结果矩阵 $C = A B + D \in \mathbb{R}^{m \times P}$

流程:

  1. 切分块 (Tiling): 将输入矩阵 $A$, $B$, $D$ 按照 Tensor Core 的硬件 Tile 尺寸（例如 $16 \times 8 \times 16$）切分为对应的子块。

  2. 并行迭代 (Output Tiles): 对结果矩阵 $C$ 的每个输出 Tile (通常由一个 Warp 或一个 Thread Block 计算):

    • 加载累加项 D: 从 SMEM 中加载 $D$ 对应的子块到线程的寄存器中，作为初始累加值 $C$.

  3. 内积迭代 (K-Tiles): 对 $K$ 维度的每个 $k$-tile 进行迭代累加:

    • 加载 A: 从 SMEM 中加载矩阵 $A$ 对应的 $A_{\text{tile}}$ 子块。
    • 加载 B: 从 HBM 中直接加载矩阵 $B$ 对应的 $B_{\text{tile}}$ 子块。
    • 执行 MMA 指令: 调用硬件支持的 PTX mma 指令（Matrix Multiply-Accumulate），执行计算并累加： $$C \leftarrow A_{\text{tile}} \cdot B_{\text{tile}} + C$$

  4. 返回: 最终得到结果 $C$。

实测:

代码方面：在矩阵格式转换部分有bug，已联系作者修复；开源代码没有multihead，需要自己实现。

速度达到DGL实现的3x(相对稀疏) 到5x (相对稠密）

限制：n % 16 == 0，因为需要分割成8x16的block

精度：和DGL实现对比，MAE在3e-5~1e-4 量级，很可能需要通过对模型进行end2end测试来确定是否适合使用。
